Ультразвуковые дефектоскопы серии USM 32X

Ультразвуковые дефектоскопы серии USM 32X

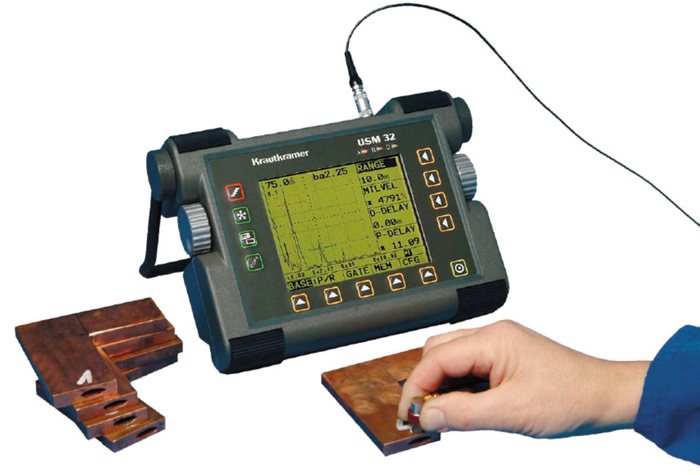

Компактные ультразвуковые дефектоскопы серии USM 32X пригодны для большинства случаев применения. Компактный корпус c защитой по IP 66 и хорошее качество изображения на экране являются неоспоримыми преимуществами в пользу выбора дефектоскопа USM 32X. Дефектоскопы серии USM 32X представлены в двух исполнениях: USM 32XB и USM 32XL. В целом, дефектоскопы серии USM 32X обеспечивают хороший баланс между эргономикой и функциональностью

Характеристики дефектоскопов USM 32X:

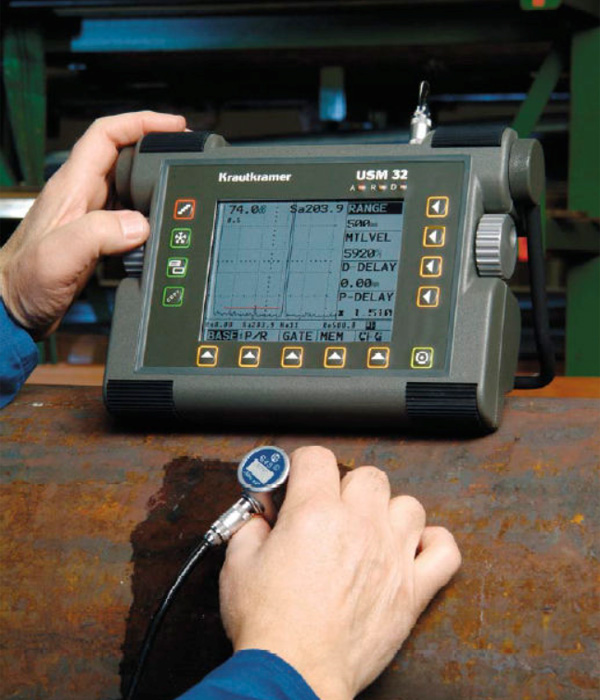

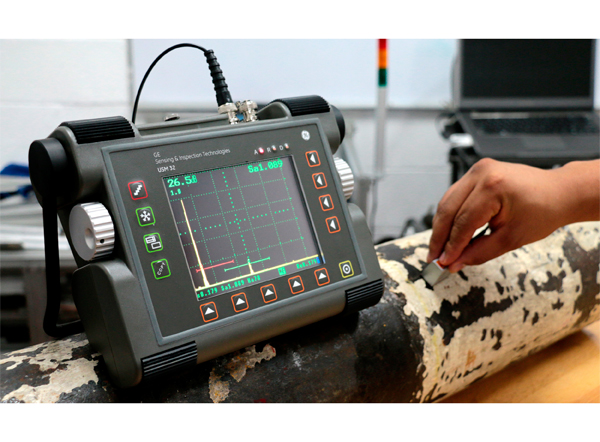

  • Удобная опора дефектоскопа. Эргономические показатели дефектоскопа USM32 позволяют работать с ним как в заводских, лабораторных, так и в полевых условиях. Благодаря регулируемой опоре дефектоскоп надежно стоит на любой поверхности, даже на круглых изделиях. Для желающих держать дефектоскоп в руке предусмотрен соответствующий ремень.
  • Вращающиеся ручки. Ручки обеспечивают быструю и точную регулировку рабочих параметров дефектоскопа. Во избежание случайного сброса параметров предусмотрена блокировка ручек.
  • Литий-ионный аккумулятор обеспечивает до 14 часов непрерывной работы, предусмотрена зарядка аккумулятора в течение 7 часов без съема с корпуса дефектоскопа. Если необходимо, аккумулятор можно быстро заменить либо использовать 6 батарей типоразмера С.
  • Цветной дисплей. Во время работы оператор все время смотрит на дисплей, что обосновало наш выбор в пользу высококонтрастного чувствительного цветного ЖК-дисплея. Размер дисплея (115 мм х 86 мм), разрешение А-развертки 320 х 220 пикс., широкий выбор цветовых палитр, — все это обеспечивает максимальный комфорт при работе в условиях любого освещения.
  • 2 независимых цветных строба. Полностью независимые стробы различного цвета устанавливаются в любой точке активного диапазона экрана, с отсечкой от 10% до 90% по высоте экрана. Независимая настройка логики АСД, от совпадения до антисовпадения. На экране можно просматривать любые желаемые значения: амплитуду эхо-сигнала, расстояние по лучу либо разность расстояний для каждого строба. Значения отображаются большими символами в правом верхнем углу А-развертки и видны даже с большого расстояния.
  • Простота использования. Выбор меню и функций обеспечивает правая ручка, вращая которую можно выбрать нужные значения. Левой ручкой регулируется усиление. При помощи дополнительных 4-х клавиш прямой настройки регулируются такие функции, как шаг усиления (дБ), опция заморозки А-развертки, опция увеличения изображения А-развертки по ширине экрана («лупа»), блокировка меню и функций, копирование (передача данных в ПК через порт RS 232).
  • В дефектоскопе USM 32X имеется опция выбора языка: до 20 на выбор.

Какое из двух исполнений выбрать?

Оба исполнения дефектоскопа USM 32X отличаются простотой эксплуатации, при этом обладают всеми необходимыми функциями.
  • USM 32XB – стандартный дефектоскоп для большинства случаев применения;
  • USM 32XL – дефектоскоп для контроля больших изделий либо материалов с большой степенью затухания звука.
Технические данные
Диапазон калибровки по глубине 0, 5 – 1420 мм (по стали); USM 32XL 0,5 – 9999 мм (по стали)
Скорость звука 1000 – 15000 м/с
Смещение изображения от -10 до -1024 мкс (по стали)
Задержка преобразователя 0 — 199
Диапазон частот 0,5 – 18 МГц
ЧСИ Автоматическая настройка до 1000 Гц
Режимы работы Одночастотный, двухчастотный, теневой
Демпфирование 50 Ом, 500 Ом
Усиление 0 – 110 дБ
Детектирование Двухполупериодное
Отсечка 0 – 80%
Стробы 2 независимых строба
Измерение расстояния По фронту
Фиксируемые значения Расстояние по лучу, амплитуда в стробе А
Большие значения на А-развертке Расстояние по лучу, амплитуда в стробе А или В, разность расстояний по лучу
Разрешение измерений 0,01
АСД Светодиод
Блоки данных 100
Клавиша копирования Передача А-развертки, протокола, измеренных значений, перечня функций
Диалоговые языки 20
Интерфейс RS 232, двунаправленный
Драйверы принтеров EPSON, Seiko DPU, HP Desk Jet, HP Laser Jet
Батареи Литий-ионныйаккумулятор или 6 батарей типоразмера С (AlMn, NiCd, NiMg)
Время работы от батарей 14 ч с литий-ионным аккумулятором, 3 ч с никель-кадмиевыми батареями
Зарядное устройство 100 – 240B, 50-60 Гц
Дисплей TFT ЖК-дисплей с подсветкой
Размер экрана 116 мм х 87 мм
Разрешение экрана 320 х 240 пикс.
Размер А-развертки (Ш х В) 116 мм х 80 мм
Габариты (ШхВхГ) 255 мм х 177мм х 100мм
Масса 2,2 кг
Рабочая температура 0 – 600С
Класс защиты IP 66
Сертификат EN 12668 — 1
